Diaľkový monitoring – kto a čo ponúka?

Blíži sa obdobie dovoleniek a kto z nás včelárov by nechcel aj na horách či na pláži vedieť, čo sa deje v jeho úľoch zanechaných ďaleko doma. Niekto však ani nemusí ďaleko cestovať a predsa chce poznať teplotu, vlhkosť či váhu svojich úľov detailne presne. Pre včelárov s takto vyvinutým pudom starostlivosti sú na trhu viaceré systémy poskytujúce im takzvaný diaľkový monitoring úľa. Oslovili sme ich výrobcov, aby svoj produkt popísali a prezradili, na akom princípe funguje. Všetkým sme zaslali rovnaké otázky a ich odpovede následne zhutnili a spracovali pre vás do prehľadnej formy. Budeme radi, keď sa o svoje skúsenosti podelíte tiež v diskusii pod článkom.

eHIVE

Spoločnosť eHive sa opisuje ako mladá slovenská firma, ktorá osebe tvrdí, že sa rozhodla vypočuť volanie včelárov po lacnej a kvalitnej úľovej váhe. Váhy ponúka na trhu druhú sezónu, GSM moduly prvú. Základná zostava sa cenovo pohybuje v rozmedzí 80 – 150 eur. Skladá sa z váhy ako základu a GSM modulu, ktorý je príslušenstvom.



























Váha s nosnosťou 150kg komunikuje cez Bluetooth rozhranie, čítanie údajov prebieha pomocou aplikácie dostupnej pre OS Android a Windows, kde sú vykreslené do prehľadného grafu s možnosťou synchronizácie medzi mobilnými zariadeniami. Interval merania je nastaviteľný v rozsahu 15 minút až 2 hodiny. Dáta sa po vyčítaní nemažú, zároveň zostávajú zachované aj po vybití batérií. Dostupné sú dva rozmery váhy 44×50 a 50×50 cm. Z dôvodu nenápadnosti má nízky profil 38mm. Samozrejmosťou je odolnosť voči vplyvom vonkajšieho prostredia a protišmykový povrch. Je napájaná 3x AA alkalickými batériami s výdržou 2 roky. Každá váha má aj teplotnú sondu umožňujúcu zistiť, či život včiel beží normálne alebo sa blíži nejaká katastrofa. GSM modul je v samostatnej krabičke, čo umožňuje jeho nenápadné umiestnenie na vhodné miesto. Zároveň dokáže obslúžiť až 10 úľových váh. Umožňuje duálny režim monitoringu – dátový prenos aj SMS. Interval odosielania je v rozsahu 1 hodina až 7 dní. Dátový režim má náročnosť do 1MB dát mesačne, SMS režim môže fungovať aj v režime zasielania pri zmene hmotnosti o definovanú hodnotu. Umožňuje zasielanie až na 3 čísla. Režimy je možné kombinovať. Dostupné je aj sledovanie narušenia perimetra, následkom čoho volá na zvolené číslo alebo zasiela SMS. Údaje z dátového prenosu sú v aplikácii dostupné u konkrétnej váhy, zároveň je možné čítanie SMS pre prehľadné vykreslenie do grafu. Na napájanie slúži Li-Ion nabíjacia batéria, z výdržou 2 mesiace. Nabíjanie prebieha pomocou powerbanky alebo z iného zdroja s micro USB výstupom.

Forsage

Monitorovacie systémy úľov Forsage Bee Kit vyvájal výrobca podľa vlastných slov dva roky a na trhu sú od januára 2020. Jedna súprava sa skladá zo senzoru (zvuk, teplota, vlhkosť, ktorý je umiestnený v úli), váhy, prenášača vrátane sim-karty (malá krabička vedľa úľa, ktorá dáta odosiela na server, kde sa spracujú a zobrazujú včelárovi priamo v aplikácii) a neobmedzeného vstupu do aplikácie.

Systém stojí v základnej verzii 585 eur. Na jeden prenášač, ktorý je zo súpravy najdrahší, je možné pripojiť až 5 váh a neobmedzený počet senzorov. Konštrukcia tela váhy má kompenzáciu pre zmeny teploty a je určená k trvalému zaťaženiu v exteriéri.





























V senzore v úli je malá batéria, ktorá vydrží rok a potom je potrebné ju vymeniť. Batéria v prenášači má solárny panel a vydrží aj v zlých podmienkach asi 4 mesiace, v dobrých aj rok. Pri citlivosti váhy výrobca garantuje presnosť v desiatkach gramov, teda s maximálnou odchýlkou 100g. Pokiaľ ide o senzory, použité sú od fínskej firmy Ruuvi a tiež českej výroby. Prenášač zbiera údaje z váhy každých 15 minút a v pravidelných intervaloch ich posiela na servery a tie ich následne zobrazujú včelárovi priamo v aplikácii. Spoločnosť má v ponuke webovou aplikáciu aj s mobilným rozhraním.

Firma Forsage je členom medzinárodnej skupiny Apimondia, ktorá sa snaží zhromaždiť podklady pre výskum ohľadom úhynov včelstiev. Spolupracuje tiež s Mendelovou univerzitou v Brne.

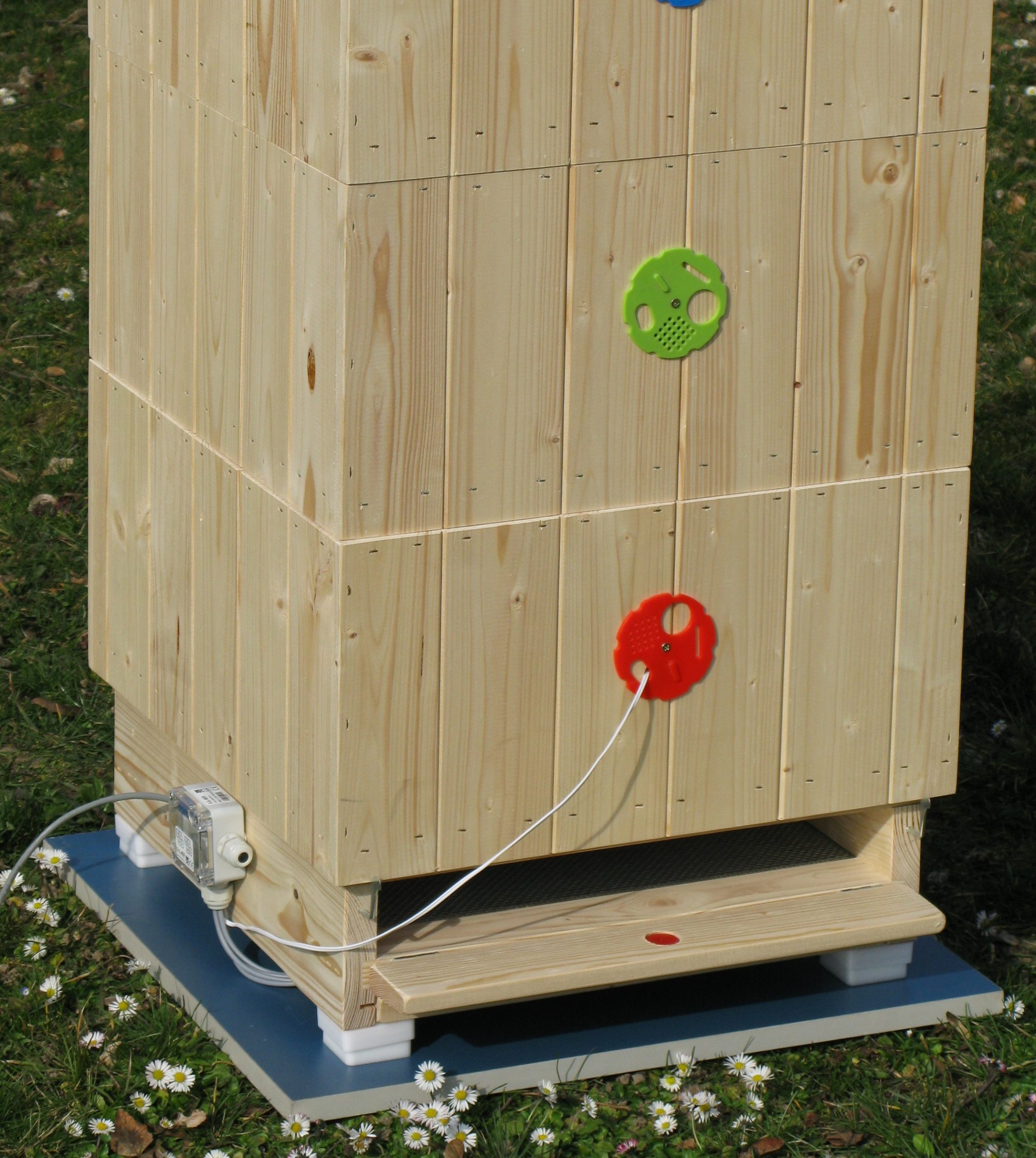

Medováha

Ďalším produktom spoza rieky Morava je Medováha. Ide o zostavu, ktorá umožňuje sledovať a vyhodnocovať znášku medu až v 32 úľoch na stanovišti. Rovnako dokáže merať teplotu okolia a v úli samotnom. Namerané hodnoty si včelár môže pozrieť v grafe v mobile, tablete nebo notebooku. Medováha je na trhu od roku 2016 a pre spojení s ňou je možné využiť ethernet kábel, WiFi alebo GSM sieť. Váha pre 1 úľ se skladá zo 4 vážiacich snímačov z odolného plastu, ktoré sú káblom prepojené do vodotesnej plastovej krabičky s elektronikou. Základná verzia stojí približne 430 eur. Medováhu je možné napájať adaptérom alebo dvomi výmennými batériami s kterými má výdrž cca 2 – 3 měsíce. K základnej variante systému je možné dokúpiť váhy pre ďalšie úle. Presnoť deklaruje výrobca na 100 g. Váhové senzory používa od dodavateľa z Číny, mechanickú konštrukciu a elektroniku vyrábajú v domácej firme v Česku.











































Namerané hodnoty sú prenášané do vyhodnocovacej jednotky, kde sa ukladajú a ich prehliadanie je možné v grafe pomocou internetového prohliadača na počítači alebo mobile. Naraz je možné sledovať až 32 úľov, k vyhodnocovacej jednotke si stačí dokúpiť prídavné váhy a prepojiť ich káblom. Aplikácia tiež umožňuje nechať si zaslať 1x denne SMS a email s prírastkami váhy a priemernou teplotou za predchádzajúci deň. Do budúcnosti firma pripravje aj možnosť záznamu zvuku, ktorá upozorní včelára na blížiace sa rojenie.

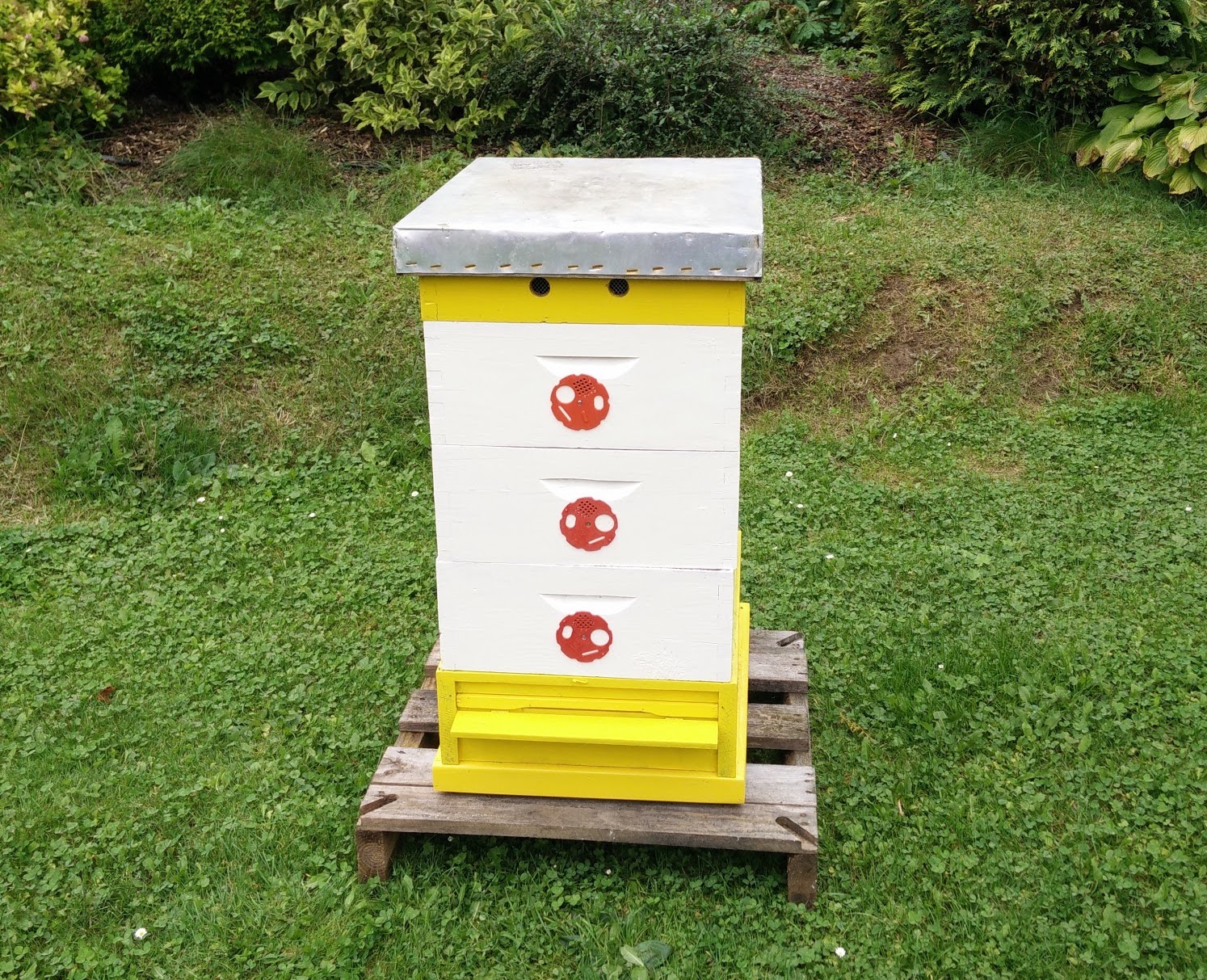

My bee pad

Systém BeePad v podobe, ako je k dispozícii dnes je na trh od konca roku 2017. Nosné časti vážiaceho zariadenia sú kovové (hliníkové výpalky) a stredová časť je húževnatý plast (PETG) a slúži na ochranu elektronických obvodov pred poveternostnými vplyvmi. Koncepčne je to váha so 4 meracími bodmi – rámová konštrukcia 41x50cm s veľkým vnútorným otvorom pre zamedzenie hromadenia nečistôt v blízkosti dna. Váha je určená na celoročnú prevádzku v exteriéri bez dodatočnej ochrany pred poveternostnými vplyvmi. V základnej cene váhy (380 eur) je už zahrnutá batéria (lítium-polymérový akumulátor typu 18650) schopný udržať váhu v prevádzke počas celej sezóny i bez pripojeného solárneho panelu, ktorý je tiež súčasťou štandardnej výbavy. S pripojeným solárnym panelom je výdrž váhy časovo neobmedzená. Inak je možné váhu dobiť raz sa sezónu pomocou štandardnej powerbanky. Váha samotná má v sebe integrovaný senzor okolitej teploty, relatívnej vlhkosti vzduchu a barometer. Externé senzory nie sú v štandardnej výbave. Ako voliteľný doplnok je možné dokúpiť bezdrôtový úľový teplomer/vlhkomer, ktorý sa vkladá medzi rámiky. Tento externý senzor je napájaný vlastnou batériu typu 2032 a vydrží zhruba rok – potom je potrebné batériu vymeniť. Bezdrôtový prenos dát medzi snímačom sprostredkováva technológia Bluetooth LE.

































BeePad meria hmotnosť s rozlišovacou schopnosťou 100g (1/10kg). Presnosť váhy je lepšia než +/- 0.05kg. Použitá technológia merania hmotnosti pomocou tenzometrov je z princípu teplotne závislá. Preto využíva 2 úrovne teplotnej kompenzácie: hardvérovú a softwarovú, ktorá je pri každej váhe osobitne kalibrovaná. Snímače sú z Číny, nakoľko ich európske ceny presahujú cenu samotnej váhy. BeePad sleduje hmotnosť úľa v 60 sekundovom intervale pre včasné zachytenie prudkých zmien v hmotnosti. V prípade, že v rámci meracieho cyklu zmena hmotnosti nie je väčšia ako 1 kg dôjde k zpriemerovaniu nameraných údajov, ktoré sú odoslané do datacentra cez deň raz za 30 minút (od 7 hodiny rannej), v noci (po 20.hodine) každú hodinu. Ak dôjde k zmene o viac než 1 kg meranie sa odošle okamžite. Aplikácia to totiž vyhodnotí ako mimoriadnu situáciu a ihneď posiela užívateľovi na zvolenú adresu upozorňujúci e-mail – či už je dôvod prirodzený (rojenie) alebo v dôsledku cudzieho zásahu (napr. krádež, manipulácia s úľom).

Namerané údaje zobrazuje aplikácia dostupná prostredníctvom štandardného webového prehliadača. Zaujímavosťou je, že váha nepoužíva štandardnú SIM kartu mobilných operátorov a v prípade odcudzenia nemá pre zlodeja väčšiu cenu než 3 kg hliníka a bez súhlasu majiteľa zariadenie nie je technicky možné sprevádzkovať u iného užívateľa.

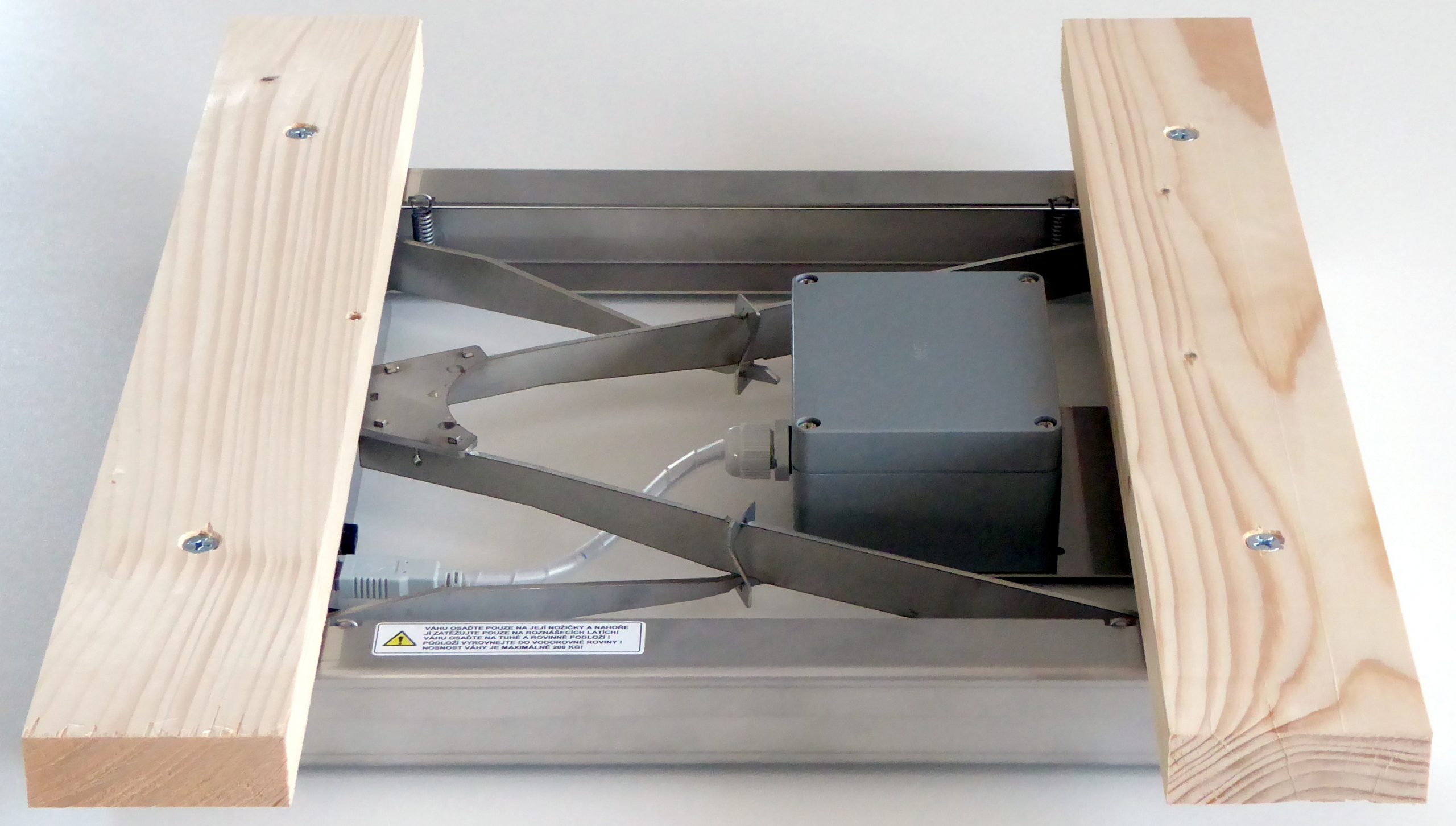

Apis digital

Úľová váha Apis Digital meria hmotnosť úľa a teplotu okolia a zobrazuje ich vo forme grafov v mobilnej aplikácii v mobile či počítači. Pripojenie je zabezpečené káblom do vzdialenosti 500 m alebo GSM sieťou na ďiaľku. Na trhu je od roku 2011. Varianta „Cez kábel“ je v cenovej kategórii 150-300 eur, varianta „Na ďiaľku“ cez 300 euro. Telo váhy je vyrobené z nerezovej ocele a sko celok, vrátane elektroniky s krytím IP65, je váha konštruovaná pre trvalé a dlhodobé použitie v exteriéri na včelnici.

Napájanie zabezpečuje jedna batéria, umiestnená v krabičke s elektronikou. Vydrží minimálne 10 rokov používania a potom je potrebné ju vymeniť za novú, ktorá stojí približne 10 eur.

Váha samotná je otvorený systém, pripojiť sa dá k nej senzor teploty a vlhkosti vo vnútri úľa, senzor pohybu alebo náklonu a podobne. Senzor hmotnosti je teplotne kompenzovaný a je chránený proti vlhkosti. Kapacita váhy je 200 kg pri rozlíšení 0.1 kg. Dlhodobá stabilita a presnosť váhy je +-0.5 kg pri zohľadnení všetkých obvyklých rušivých vplyvov.

Senzor hmotnosti je výsledkom vlastného vývoja aj výroby firmy. Merania sa ukladajú vo vnútornej vyrovnávacej pamäti, stiahnuť sa dajú priamo na mieste cez kábel alebo je možné ich odoslať na diaľku cez GSM sieť.























K jednej spoločnej elektronike na stanovišti je možné pripojiť až 29 prídavných váh. Namerané údaje sa dajú prezerať vo forme grafov alebo číselných tabuliek v mobilnej aplikácii pre Android alebo v počítači. Interval meraní môže bzť medzi 1 až 24 hodinami, interval diaľkového odosielania v rozsahu 1 denne až 1krát za 7 dní.

K ďiaľkovému prenosu nie je potrebný internet ani žiadny server napríklad od výrobcu váhy, na ktorom by ste boli závislí. K prenosu dát využívame obyčajné cenovo nenáročné SMS, funkčný je aj ich roaming, takže váhu môžete mať umiestnenú prakticky kdekoľvek na svete. Grafy hmotnosti a teploty sú v podstate obyčajné JPG obrázky, ktoré si po prezretí v počítači či mobile môžete uložiť na GoogleDrive alebo ich zdieľať s ostatnými priateľmi včelármi.

Autor: Marian Holub a red.
